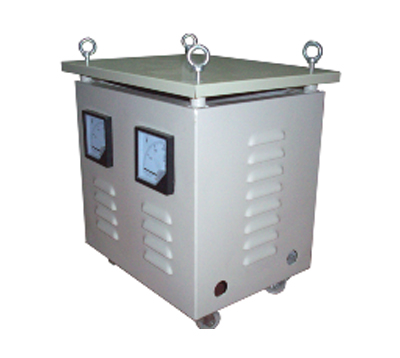

三相干式變壓器
本公司多年來采用優質材料和先進的工藝技術專業生產100VA到800KVA之間，SG系列三相干式變壓器，是我公司參照同類產品最新研制開發進口設備配變壓器，它們的外形和安裝尺寸已經標準化，SG系列三相干式變壓器廣泛適用于交流50/60HZ，輸入，輸出電壓不超過500V的各種三相供電場合，產品的各種輸入，輸出電壓的高低，連接組別，調節抽頭的多少及位置，繞組容量的分配，次級三相繞組的配備，整流電路的運用，是否要求帶外殼，可根據用戶的要求進行精心的設計與制造。
產品性能
|
變壓器部位 |
溫升限值K |
測量方法 |
項目 |
允許偏差(%) |
||
|
線圈 |
B |
80 |
電阻法 |
空載損耗 |
+15 |
|
|
F |
100 |
負載損耗 |
+15 |
|||
|
鐵芯及結構 |
最大不得超過接觸絕緣材料的允許溫升 |
溫度計法或熱電偶法 |
總損耗 |
+10 |
||
|
絕緣水平： |
空載電流 |
+30 |
||||
|
阻抗電壓 |
10 |
|||||
|
變壓比 |
0.5 |
|||||
|
直流電阻不平衡率 |
線 |
2 |
||||
|
相 |
4 |
|||||
|
注：如果三相變壓器的直流電阻不平衡由于線材、結構原因超過表2規定時應在出廠試驗記錄中寫出實測值并注明引起誤差的原因。 |
||||||
技術參數
|
產品型號 |
接線方式 |
外形尺寸 (mm) |
重量 |
|
SG-2kvA |
按客戶要求 |
270×150×250 |
30 |
|
SG-3kvA |
按客戶要求 |
270×160×250 |
40 |
|
SG-4kvA |
按客戶要求 |
290×200×250 |
45 |
|
SG-5kvA |
按客戶要求 |
300×220×260 |
50 |
|
SG-6kvA |
按客戶要求 |
350×210×300 |
60 |
|
SG-7kvA |
按客戶要求 |
350×220×300 |
70 |
|
SG-8kvA |
按客戶要求 |
380×230×330 |
80 |
|
SG-9kvA |
按客戶要求 |
380×240×330 |
85 |
|
SG-10kvA |
按客戶要求 |
380×250×330 |
90 |
|
SG-12kvA |
按客戶要求 |
380×260×330 |
110 |
|
SG-15kvA |
按客戶要求 |
550×300×420 |
130 |
|
SG-20kvA |
按客戶要求 |
620×300×500 |
180 |
|
SG-25kvA |
按客戶要求 |
700×350×510 |
200 |
|
SG-30kvA |
按客戶要求 |
700×380×510 |
230 |
|
SG-35kvA |
按客戶要求 |
720×380×580 |
260 |
|
SG-40kvA |
按客戶要求 |
750×380×580 |
300 |
|
SG-50kvA |
按客戶要求 |
800×380×580 |
340 |
|
SG-60kvA |
按客戶要求 |
900×400×650 |
380 |
|
SG-70kvA |
按客戶要求 |
900×450×650 |
420 |
|
SG-80kvA |
按客戶要求 |
900×480×650 |
450 |
|
SG-90kvA |
按客戶要求 |
1000×450×780 |
470 |
|
SG-100kvA |
按客戶要求 |
1000×480×780 |
500 |
|
SG-150kvA |
按客戶要求 |
1050×450×800 |
600 |
|
SG-200kvA |
按客戶要求 |
1100×450×900 |
750 |
|
SG-250kvA |
按客戶要求 |
1200×500×950 |
1000 |
|
SG-325kvA |
按客戶要求 |
1300×550×1050 |
1500 |
|
SG-400kvA |
按客戶要求 |
1300×600×1200 |
1700 |
|
SG-500kvA |
按客戶要求 |
1400×600×1200 |
2100 |
|
SG-630kvA |
按客戶要求 |
1400×600×1300 |
2600 |
|
SG-800kvA |
按客戶要求 |
1500×700×1400 |
3000 |
