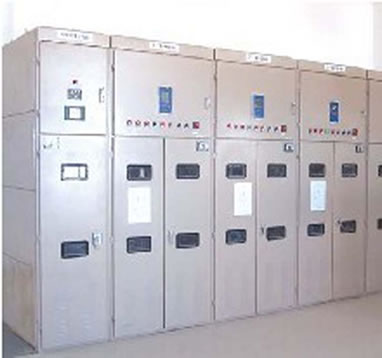

諧波濾波補償成套裝置由若干組L-C型濾波支路組成。每組(柜)含真空接觸器(或斷路器)、電壓和電流互感器、隔離開關、干式空芯(或干式鐵芯)電抗器、電容器、電阻器、避雷器及相應控制、保護器件。一般為組裝在一個柜體內的一體化裝置。專為冶金、鋼鐵、機械、水泥、交通、化工等行業6 kV、10 Kv、35KV諧波變化較大的系統設計制造。成套裝置可以是一個支路(柜)和一個控制器單獨成套，也可以是二至四個濾波支路組共用一個控制器，由內部母排連接后組成一套。

一、工作原理與結構特點
裝置由高可靠性控制器按照模糊控制策略進行電壓無功諧波綜合控制，濾波支路由高壓真空開關(真空接觸器或真空斷路器)進行投切。當控制器檢測到的諧波電流等效無功功率值超過整定值時，控制器根據需要給出控制信號，自動合閘高壓真空開關，將濾波支路組投入運行；當負載諧波電流等效無功功率值低于整定值時，控制器給出控制信號將高壓真空開關斷開，退出工作。投時先投低次濾波支路，切時先切高次濾波支路。

基本技術參數
工作環境
安裝地點：戶內。
海撥高度：2000 m 及以下(> 2000 m可選用高原型)。
環境氣溫：-25~+45oC。
最大相對濕度：90% (25oC時)
耐地震能力：水平加速度 0.2 g，垂直加速度 0.1 g。按標準試驗，安全系數 >1.67.
污穢等級：泄漏比距瓷絕緣按 18 mm/ kV，合成絕緣按 20 mm/kV (按最高電壓計算)。

技術指標
系統額定電壓：6 kV 、l0 kV、35KV
額定頻率： 50 Hz。
絕緣水平：高壓端絕緣耐壓：a、全波沖擊耐壓（1.2/50μs）：60 kV (峰值)，b、工頻 1 min耐壓：32 kV(有效值）；
二次繞組之間及繞組對地的工頻耐壓（1 min）：3 kV (有效值)
外絕緣相對地最小有效爬電距離：瓷絕緣 ≥ 2l6 mm 合成絕緣 ≥ 240 mm

二、技術特征
1、電壓濾波無功綜合控制
a 、電壓優先：按電壓質量要求自動投切濾波支路(柜)，當電壓高于設定值時，逐步切除濾波支路(柜)，至電壓合格為止；當電壓低于設定值時，逐步投濾波支路(柜)；在投濾波支路前先探詢投后電壓是否超高限，再?zèng)Q定是否投，以免頻繁動作。通過綜合控制，使母線電壓始終處于規定的范圍內。
b 、濾波自動控制：在電壓優先原則下，依系統諧波電流等效無功量自動投切濾波支路(柜)，諧波電流增大逐投濾波支路(柜)，諧波電流減小切濾波支路 (柜)。使系統始終處于不過壓、不欠壓、不超諧，少過補、少欠補，使電網損耗處于最小狀態。

2、運行記錄和電壓檢測功能(選配)
自動或隨時調出內存，查看或打印電壓值及出現時間，濾波支路(柜)投切次數 等當月和上月的統計報表。

3、綜合保護功能
a、過壓、失壓、過流(短路)和零序繼電保護，熔斷器過流保護、氧化辭避雷器過壓保護、接地保護、速斷保護等；
b、在自動發出各動作控制指令之前，首先探詢動作后可能出現的所有超限定值，減少動作次數；
c、當出現濾波支路(柜)控制回路繼保動作、拒動和控制器失電等故障時發出聲光報警，顯示故障部位和閉鎖出口。
