干式空心分裂電抗器

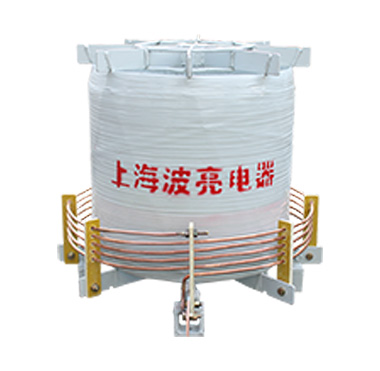

外形圖

一、原理與用途

我公司專業生產各種規格空心電抗器系列產品，產品電壓范圍從0-35KV，容量從0-3500KVAR，常用于無功補償、濾除諧波、限流等場合，我廠生產的空心電抗器采用多層繞制并聯的筒形結構。和包封間采用引撥條隔開形成通風氣道，散熱性好，同時采用小截面圓導線多股平等繞制，渦流損耗和漏磁損耗小，在絕緣方面我們采用每根導線表面采用聚脂薄膜多層半疊包，具有很高的絕緣強度，繞組用浸漬環氧絕緣膠的玻璃纖維嚴密繞包，經高溫固化形成一個鋼性體，其機械強度高，能耐受短路電流的沖擊而不損壞，線圈表面有抗臭氧紫外線防護層，抗老化，耐各種惡劣氣候?？招碾娍蛊髦饕譃榇?lián)電抗器；濾波電抗器；限流電抗器；并聯電抗器幾個系列。

二、執行標準

GB10229-88《電抗器》

DL462-92《高壓電容器用串聯電抗器訂貨技術條件》

JB5346-1998《串聯電抗器》

IEC289-88《電抗器》

JISC4801-1997《高壓及特別高壓并聯電容器用串聯電抗器》

三、使用環境條件

1、使用地點：戶內或戶外

2、使用環境溫度：－40℃至＋45℃

3、運行海拔高度≤1000m

4、安裝場地應無有害氣體、蒸汽及導電性或爆炸性塵埃

5、相對溫度：≤90％

6、最大風速：35m/s

7、地震烈度：≤8度

8、抗污能力：≥25mm/kv

注：若對使用環境條件有特殊要求，請在合同中提出。

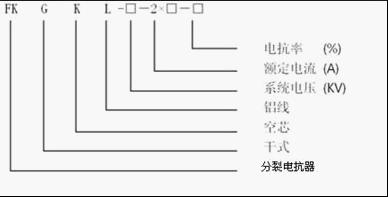

四、型號說明：

五、FKGKL干式空心分裂電抗器技術參數表
型號	額定電壓	額定電流	額定電抗率	額定電感分裂運行	額定電感單臂運行	容量	外形尺寸外徑D﹡高度H	安裝直徑	單相重量	支點個數
	KV	A	％	MH	MH	Kvar	mm	mm	kg	個
FKGKL-6-2×2000-8	6	2000	8	0.317	0.441	2×389.4	Φ1485﹡1300	Φ1135	1070	6
FKGKL-6-2×2000-10	6	2000	10	0.397	0.551	2×489.9	Φ1520﹡1490	Φ1370	1325	6
FKGKL-10-2×1500-6	10	1500	6	0.529	0.735	2×374	Φ1460﹡1100	Φ1310	1005	6
FKGKL-10-2×1500-8	10	1500	8	0.706	0.984	2×692.7	Φ1500﹡1260	Φ1350	1614	6
FKGKL-10-2×2000-8	10	200	8	0.529	0.735	2×664.5	Φ1585﹡1340	Φ1435	1540	6
FKGKL-10-2×2000-10	10	200	10	0.662	0.919	2×832	Φ1650﹡1590	Φ1500	1845	6
FKGKL-10-2×2500-6	10	2500	6	0.317	0.441	2×622.4	Φ1580﹡1300	Φ1435	1460	6
FKGKL-10-2×2500-8	10	2500	8	0.423	0.588	2×830	Φ1650﹡1460	Φ1500	1835	6
如需其他規格,請來電咨詢.
