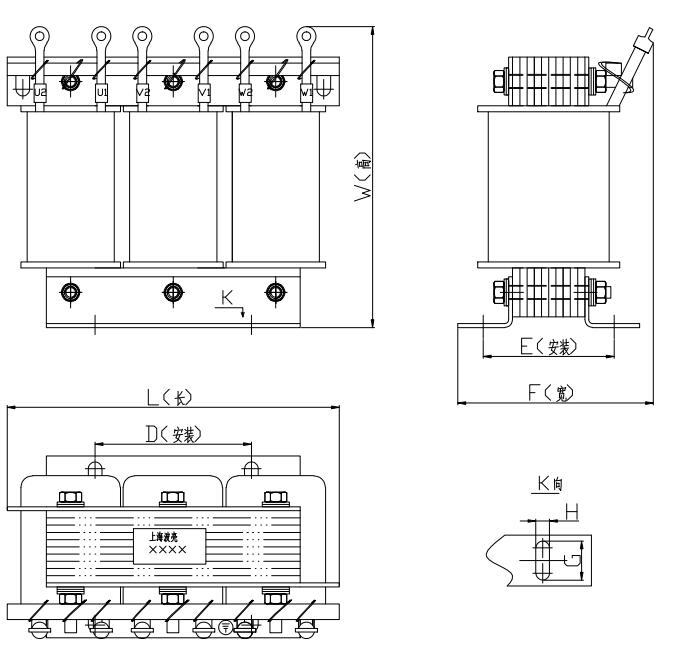

外形圖

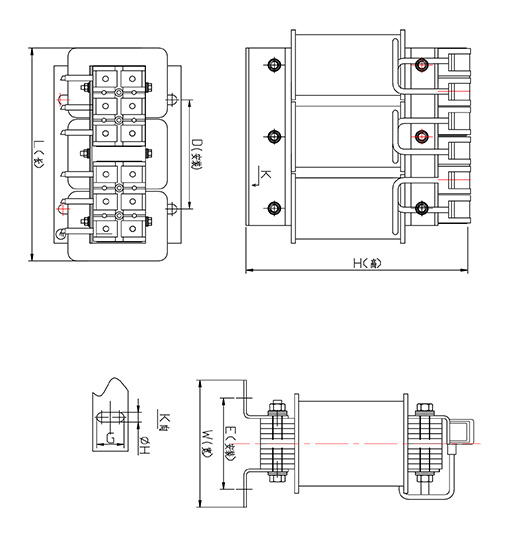

外形圖

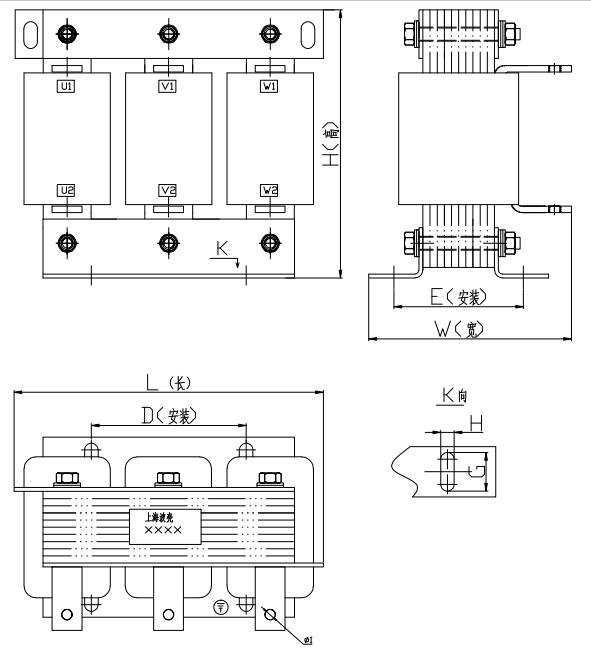

外形圖

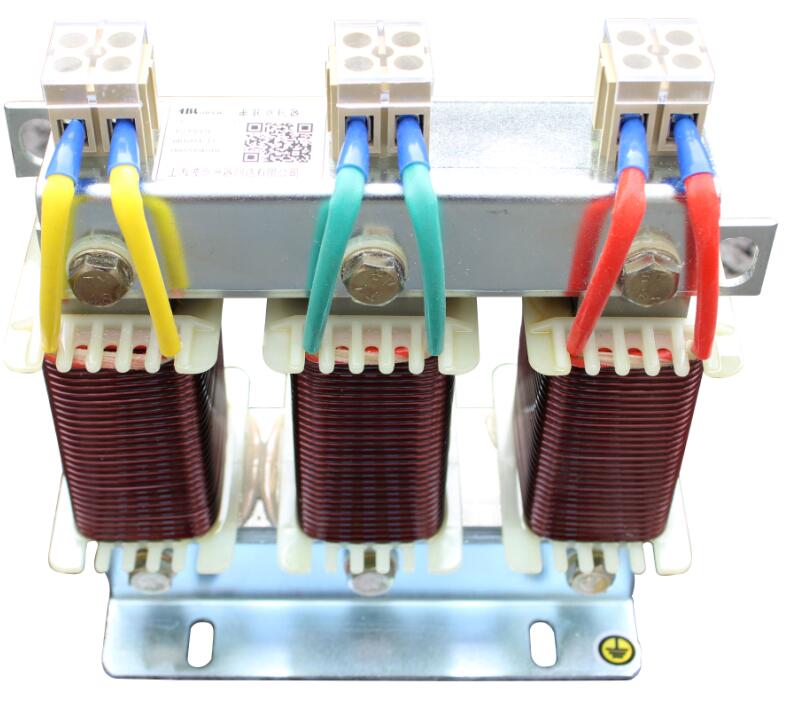

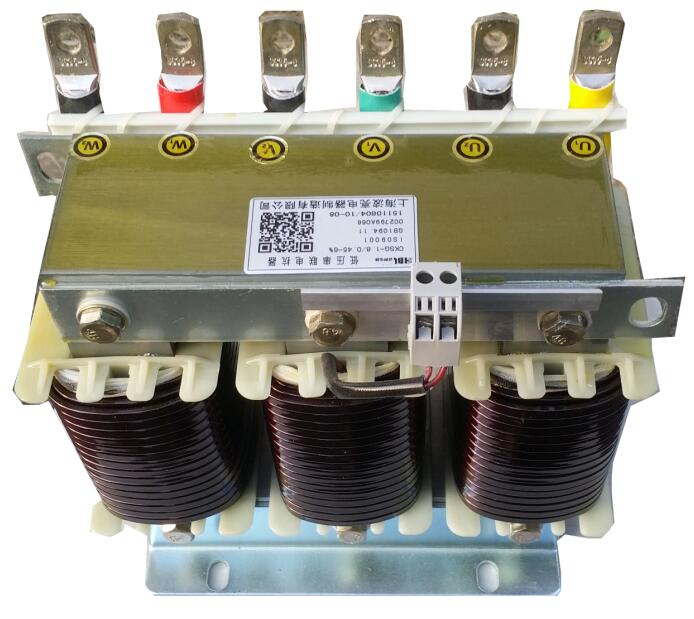

型號：BLCKSG-25-189/400-XM BLCKSG-50-189/400-XM

一、用途

         電容器在補償容性無功率的時候，往往會受到諧波電流、合閘涌流及操作過程電壓的影

     響，造成電容損壞和功率因數降低，為此需要在電容器前端加裝串聯電抗器，用以抑制和吸收

     諧波、 保護電容器，避免諧波電壓電流及沖擊電壓電流影響，改善電能質量提高系統功率因

     數， 延長電容器使用壽命。

     二、 結構特點

     1.該電抗器分為三相和單相兩種，均為鐵心干式；

     2.鐵芯采用優質冷軋硅鋼片，經高速沖床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確

     保電抗器運行低溫升低噪音的性能；

     3.線圈采用優質絕緣導線，經專用機器繞制，具有平整度好，外型美觀的優點；

     4.電抗器在裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經預烘-真空

     浸漆-熱烘固化這一流程，使電抗器線圈與鐵芯牢固成一體，大大減少了運行時溫升及噪

     聲，  有效提高了電抗器品質因數及減少諧波的效果；

     5.電抗器外形尺寸參考標準柜體尺寸設計，體積小、接線方便，大大節約用戶柜體成本投資。



     三、 使用環境條件

     1.海拔高度不超過2000米；

     2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；

     3.周圍無有害氣體，無易燃易爆物品；

     4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。



     四、 性能參數

     1.可用于0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV，1.14KV；

     2.電抗率的種類：1%、4.5%、5.6%，6%，7%，12%，13.8%,14%；

     3.耐壓等級為：5KV/min ,絕緣等級：B級、F級，H級，噪聲≤30dB，過載能力≤1.35倍以內連續行；

     4.加裝串聯電抗器后引起系統電壓升高，計算公式為：

    （電容器組工作電壓：  系統額定工作電壓： 電抗器調諧次數：n ）

     5.電抗器容量、電容容量、電抗率之間換算公式為：

     (電容容量： 電抗器容量： 電抗器端電壓：UL

      電感量： Lmh 電抗器電流：I 電容相電壓：



       電感感抗：  電容容抗：  )

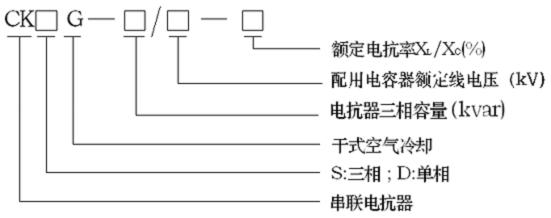

     五、型號說明

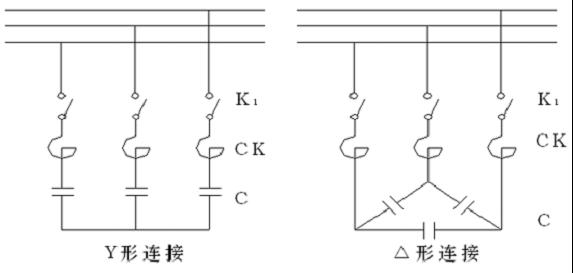

     六、接線方式





     七、產品型號及尺寸

低壓串聯(鋁線一邊頂上出線）電抗器配制表
序號	電容標稱電壓	電抗器型號	外形尺寸	安裝尺寸	骨架
1	480V	CKSG-0.6/0.48-6%	210*130*210	110*82	30*50*90
		CKSG-0.7/0.48-7%	210*130*210	110*82	30*50*90
2		CKSG-1.2/0.48-6%	210*140*210	110*92	30*60*90
		CKSG-1.4/0.48-7%	210*150*210	110*102	30*70*90
3		CKSG-1.5/0.48-6%	225*140*230	110*92	30*60*115
		CKSG-1.75/0.48-7%	225*150*230	110*102	30*70*115
4		CKSG-1.8/0.48-6%	225*140*230	110*92	30*60*115
		CKSG-2.1/0.48-7%	225*150*230	110*102	30*70*115
5		CKSG-2.4/0.48-6%	240*150*250	130*110	38*72*110
		CKSG-2.8/0.48-7%	240*150*250	130*110	38*72*110
6		CKSG-3.0/0.48-6%	260*160*270	150*118	40*80*140
		CKSG-3.5/0.48-7%	260*160*270	150*118	40*80*140
7		CKSG-3.6/0.48-6%	260*160*270	150*118	40*80*140
		CKSG-4.2/0.48-7%	260*160*270	150*118	40*80*140
8		CKSG-4.2/0.48-6%	280*160*320	170*118	40*80*190
		CKSG-4.9/0.48-7%	280*160*320	170*118	40*80*190
9		CKSG-4.8/0.48-6%	280*160*320	170*118	40*80*190
		CKSG-5.6/0.48-7%	280*160*320	170*118	40*80*190
10		CKSG-0.9/0.48-6%	210*140*210	110*92	30*60*90
		CKSG-1.05/0.48-7%	210*140*210	110*92	30*60*90
低壓串聯(銅線一邊頂上出線）電抗器配制表
序號	電容標稱電壓	電抗器型號	外形尺寸	安裝尺寸	骨架
1	480V	CKSG-0.9/0.48-6%	210*140*210	110*92	30*60*90
		CKSG-1.05/0.48-7%	225*140*230	110*92	30*60*115
2		CKSG-1.2/0.48-6%	225*150*230	110*102	30*70*115
		CKSG-1.4/0.48-7%	225*150*230	110*102	30*70*115
3		CKSG-1.5/0.48-6%	225*150*230	110*102	30*70*115
		CKSG-1.75/0.48-7%	210*150*210	110*102	30*70*90
4		CKSG-1.8/0.48-6%	240*150*250	130*110	38*72*110
		CKSG-2.1/0.48-7%	240*150*250	130*110	38*72*110
5		CKSG-2.4/0.48-6%	240*150*250	130*110	38*72*110
		CKSG-2.8/0.48-7%	240*150*250	130*110	38*72*110
6		CKSG-3.0/0.48-6%	240*150*250	130*110	38*72*110
		CKSG-3.5/0.48-7%	240*150*280	130*110	38*72*160
7		CKSG-3.6/0.48-6%	260*160*270	150*118	40*80*140
		CKSG-4.2/0.48-7%	260*160*270	150*118	40*80*140
8		CKSG-4.2/0.48-6%	260*160*270	150*118	40*80*140
		CKSG-4.9/0.48-7%	280*160*320	170*118	40*80*190
9		CKSG-4.8/0.48-6%	280*160*320	170*118	40*80*190
		CKSG-5.6/0.48-7%	280*160*320	170*118	40*80*190



特殊定制產品BLXM-B--KVAR-V-7 非標系列可咨詢熱線021-64295557
