用途

本型放電線圈用于35kV交流50HZ電力系統中，與電力電容器組并聯，斷電時放電之用，確保設備安全和檢修人員的安全。
本型放電線圈帶有二次線圈，供線路測量或保護使用。二次線圈的電壓為100伏。
用戶需知

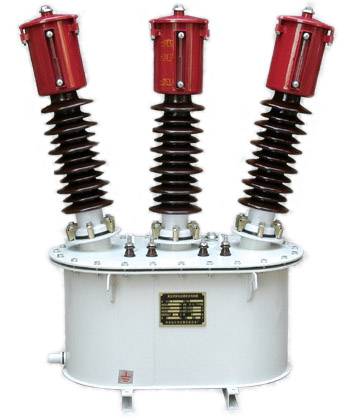

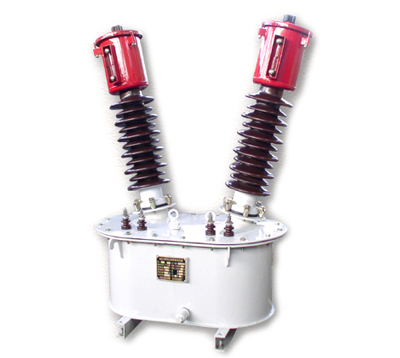

本型放電線圈的油箱內有一個器身，器身的鐵心為外鐵式，用硅鋼片迭裝而成。在心柱上裝置一次及二次線圈，油箱為橢圓形。箱蓋上有二個高壓套管和四個低壓套管。器身浸在油箱中，一、二次線圈均為圓筒式。其中一次線圈分成四段，中間用絕緣墊圈隔開。整個結構緊湊，絕緣良好。
技術圖
1.型號含義

2.主要技術數據
型 號
系統電壓

（kV）
配用電容器
組容量
（Mvar）
一次額定端
電壓
（kV）
一次工頻耐受
電壓
（kV）
二次額定
電壓
（V）
二次工頻耐受
電壓
（kV）
額定二次
負荷
（VA）
FD2-10/35

35
10
35
95
100x2
3
100x2
FD2-10/38.5/
35
10
38.5/
95
100x2
3
100x2
FD2-10/42/
35
10
42/
95
100x2
3
100x2

工作條件
1.本放電線圈使用環境溫度為+40℃—-40℃，相對濕度為85%，海拔不超過1000米，戶外安裝。
2.本放電線圈安裝地點應無腐蝕性氣體、蒸汽、化學沉積、灰塵、污垢及無強烈震動之場所。
3.放電線圈的外殼必須可靠接地。
接線方式
