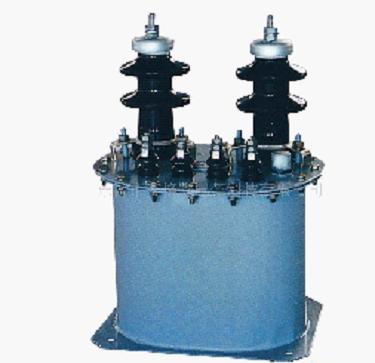

FDZ 油浸桶裝式放電線圈

用途

本型號放電線圈為油浸桶裝式產品，其適用額定頻率50HZ、額定電壓10KV及以下電力系統中。與高壓并聯電容器組并聯連接，當電容器組與系統斷開后，以在5s內將電容器組上的剩余電壓降至安全電壓。在正常運行時，二次繞組可以做電壓指示，用戶如有特殊要求時，可帶剩余電壓繞組，起到繼電器保護作用。

使用環境條件

本放電線圈使用環境溫度為+40～-5℃，相對濕度為85%。
海拔不超過1000米，戶內外安裝。
本型放電線圈安裝地點應無腐蝕性氣體、蒸汽、化學沉積、灰塵污垢。
沒有強烈震動及撞擊的地方。
放電線圈的外殼必須可靠接地。

結構特點

本型放電線圈為桶裝式結構，其器身采用環氧樹脂真空澆注成形，裝于鐵桶內，全封閉、不受潮，具有耐高低溫、耐電弧、、耐紫外線、抗老化等優點，特別適用于戶外環境運行。其體積小、重量輕、空載小、抗過電壓能力強，使用安裝方便，免維護，是替代油浸式放電線圈的理想產品。

型號	額定電壓比（KV）	準確級及額定輸出（VA）			放電容量	絕緣水平
		0.2	0.5	1
FDZ10/6.6/ -1.7-1	6.6/ /0.1	20	50	100	1.7	7.2/32/60
FDZ10/7.2/ -1.7-1	7.2/ /0.1
FDZ10/11/ -1.7-1	11/ /0.1				1.7	12/42/75
FDZ10/11/ -2.5-1					2.5
FDZ10/11/ -3.4-1					3.4
FDZ10/12/ -1.7-1	11/ /0.1				1.7	12/42/75
FDZ10/12/ -2.5-1					2.5
FDZ10/12/ -3.4-1					3.4

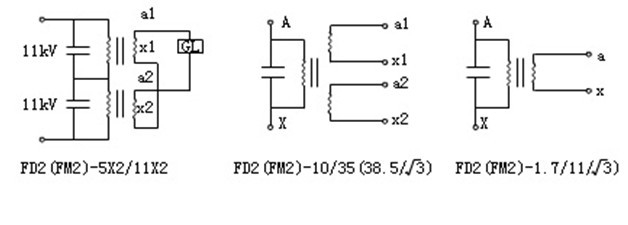

接線方式
