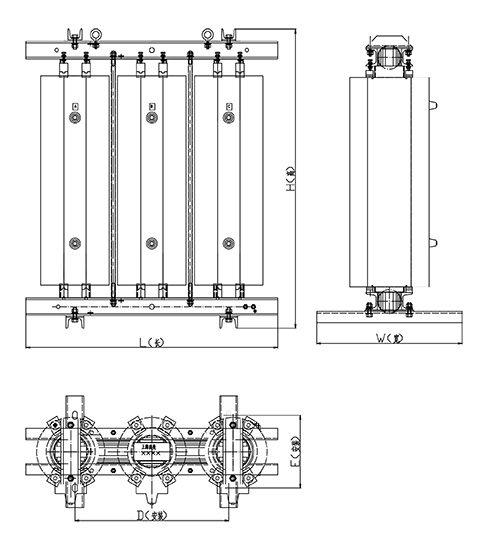

外形圖

一、用途

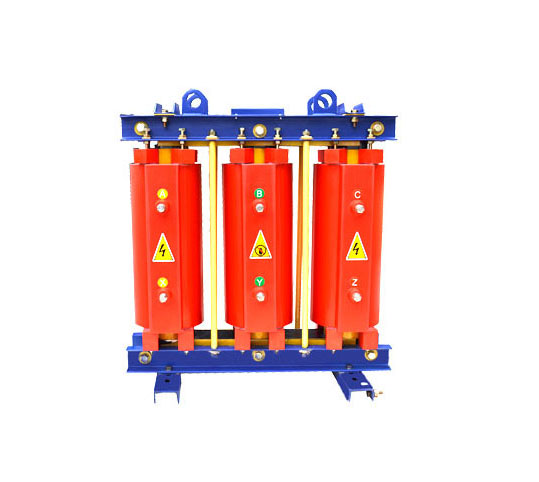

該系列干式鐵芯高壓串聯電抗器用于6-35KV電力系統與高壓電容器組相串聯，能夠有效抑制及吸收高次諧波，限制合閘涌流及操作過電壓，保護電容器，提高電能質量，保證電網安全運行。



二、結構特點

1.該電抗器分為三相和單相兩種，均為鐵心干式；

2.鐵芯采用優質冷軋硅鋼片，經高速沖床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行低溫升低噪音的性能；

3.線圈采用優質絕緣導線，經專用機器繞制，具有平整度好，外型美觀的優點；

4.電抗器在裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經預烘-真空浸漆-熱烘固化這一流程，使電抗器線圈與鐵芯牢固成一體，大大減少了運行時溫升及噪聲，有效提高了電抗器品質因數及減少諧波的效果；

5.電抗器外形尺寸參考標準柜體尺寸設計，體積小、接線方便，大大節約用戶柜體成本投資。





三、使用環境條件

1.海拔高度不超過2000米；

2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；

3.周圍無有害氣體，無易燃易爆物品；

4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。



四、產品技術參數
