直流電抗器

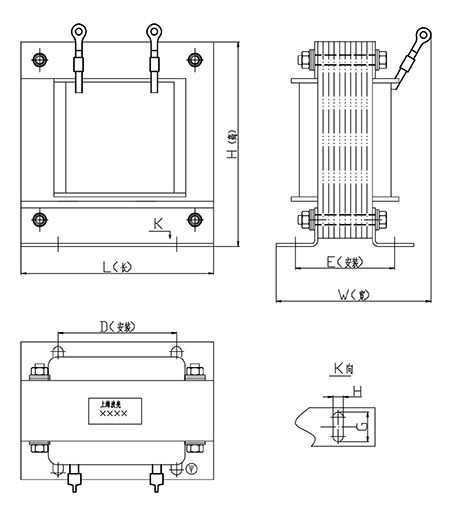

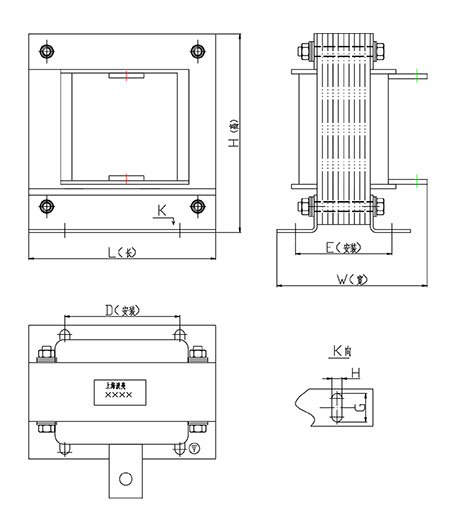

外形圖

一、產品概述：

直流電抗器主要用于變頻器及整流電路中，用以提高功率因數及濾除紋波電壓電流干擾之用，我廠生產的直流電抗器采用優質進口冷軋矽鋼片精制而成，具有體積小、溫升低、噪音小等特點，電流規格從2A-10KA不等，電壓從220V-10KV范圍,部分規格備有現貨，歡迎廣大客戶來電咨詢。

二、產品說明：

1．額定工作電壓：DC500V~DC540V

2．抗電強度：鐵芯-繞阻2500VAC/50Hz/5mA/60S無飛弧擊穿；

3．絕緣電阻：鐵芯-繞組500VDC，絕緣阻值≥100MΩ；

4．電抗器噪音小于65dB（與電抗器水平距離點1米測試）；

5．溫升小于70K；

6．產品執行標準：IEC289：1987電抗器

GB10229-88電抗器（eqvIEC289:1987）

JB9644-1999半導體電氣傳動用電抗器

直流電抗器技術參數表

產品規格型號	外形尺寸長寬高	安裝尺寸	產品規格型號	外形尺寸長寬高	安裝尺寸
DLK---單相直流電抗器	外形尺寸長寬高	安裝尺寸	DLK---單相直流電抗器	外形尺寸長寬高	安裝尺寸
15.2V 10A	13090120	79*65	15.2V 150A	310170250	120*100
15.2V 15A	13090120	79*65	15.2V 180A	310170250	120*100
15.2V 20A	13090140	79*65	15.2V 200A	310170250	120*100
15.2V 25A	13090140	79*65	15.2V 250A	310190250	120*110
15.2V 30A	130115140	79*85	15.2V 270A	310210250	120*130
15.2V 35A	130115140	79*85	15.2V 360A	310210250	200*130
15.2V 40A	250130180	120*75	15.2V 450A	310250270	200*135
15.2V 50A	250130180	120*75	15.2V 600A	340250330	200*135
15.2V 60A	250140180	120*75	15.2V 720A	430260330	200*155
15.2V 70A	250140180	120*75	15.2V 800A	430260330	200*155
15.2V 80A	250150180	120*85	15.2V 1000A	430280330	200*165
15.2V 90A	250150180	120*85	15.2V 1200A	430280380	200*165
15.2V 110A	310150200	120*90	15.2V 1500A	430280380	200*165

如需其它規格，請來電咨詢。
